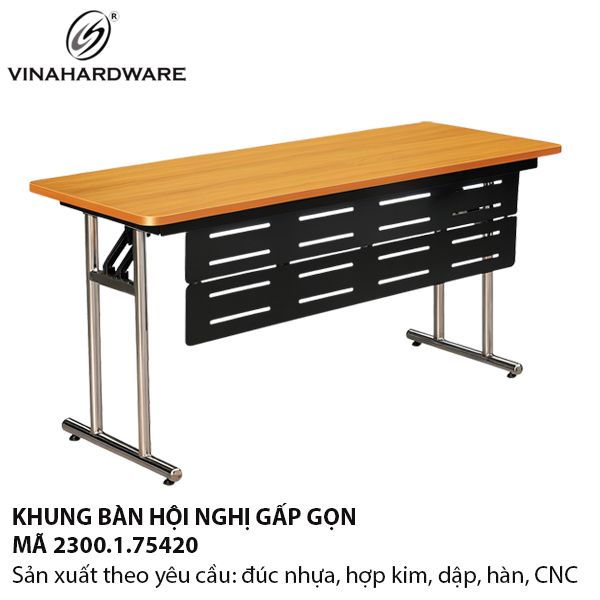

Khung Bàn Gấp Gọn Hội Nghị Chân Inox SUS304 — 2300.1.75420: Bản kỹ thuật & tiêu chí sản xuất
Mục tiêu & tiêu chuẩn thiết kế
Thiết kế khung 2300.1.75420 nhằm đáp ứng các tiêu chí: độ cứng tĩnh, tính lặp lại trong sản xuất hàng loạt, khả năng gấp mở bền bỉ và hoàn thiện bề mặt xuất khẩu. Đặc biệt dành cho các dự án khách sạn, nhà hàng, hội nghị nơi yêu cầu thẩm mỹ cao và tuổi thọ sản phẩm dài.
Vật liệu & chi tiết cấu tạo
Chân chính: ống inox SUS304, kích thước 30×30 mm (hoặc tùy chọn 25×25/40×40 theo tải). Bề mặt đánh bóng (BA/mirror). SUS304 được lựa chọn vì: khả năng chống ăn mòn cao, độ bền trong môi trường ẩm và tính thẩm mỹ bề mặt.
Thanh giằng & pát: Thép tấm (SS400) dập uốn 3–4 mm, xử lý chống gỉ → sơn tĩnh điện powder coat.
Bản lề: Bản lề thép hợp kim, mạ chống gỉ, thiết kế khóa tự động khi mở.
Pad chân: Cao su/nhựa chịu mài mòn, có vít cân chỉnh ±5 mm để cân bằng khi đặt trên sàn không đều.
Cơ cấu & hoạt động
Mở: Kéo chân xuống → chốt khóa tự động đóng → kiểm tra an toàn.
Gấp: Nhấn chốt giải phóng → gập chân vào → khung nằm gọn dưới mặt. Cơ cấu đã được thử ≥1.000 chu kỳ mô phỏng sử dụng hàng ngày.
Mối hàn & gia công: Hàn CO₂ cho thép, TIG cho inox; mài mối hàn, passivation inox sau khi hàn để tăng tính chống ăn mòn.
Kiểm tra chất lượng & thử nghiệm
Chu kỳ hoạt động: Mở/gấp 1.000 lần không có biến dạng vượt mức.
Kiểm tra tải tĩnh: Mỗi mẫu chịu tải tĩnh 150–250 kg (tuỳ cấu hình), đảm bảo không võng > 2 mm/1 m.
Bề mặt inox: Kiểm tra ngoại quan, không có vết hàn lồi, đánh bóng đạt tiêu chuẩn BA; kiểm tra passivation cho inox.
Lớp sơn yếm: Kiểm đo độ dày lớp sơn ≥ 60 µm, kiểm tra độ bám dính theo tiêu chuẩn ASTM.
Kích thước đóng gói & logistics
Kích thước thùng: 1760 × 560 × 80 mm (mỗi bộ khung) — cho phép tối ưu số lượng trên pallet/ container.
Đóng gói xuất khẩu: Bọc PE, nẹp góc, pallet gỗ tiêu chuẩn; documentation support (packing list, CO nếu cần).
Hướng dẫn lắp đặt & bảo trì

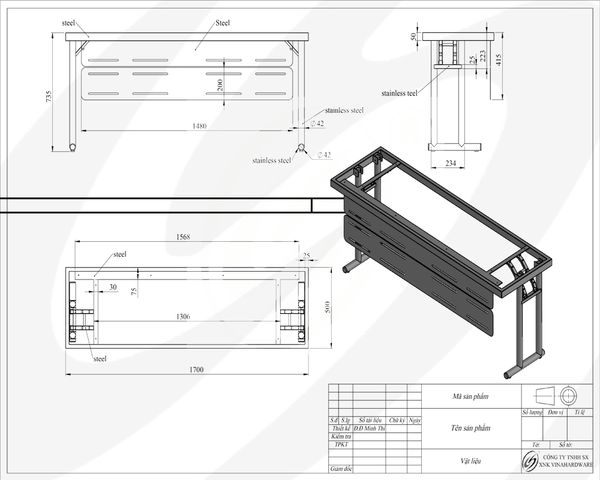

Lắp đặt: Bắt 4–6 ốc M8 vào bản bệ bắt mặt (vị trí theo bản vẽ) → siết đều; kiểm tra chốt khóa mở/gấp. Thời gian lắp: ~8–12 phút/khung bởi 1 kĩ thuật viên.
Bảo trì: Lau bề mặt inox thường xuyên; kiểm tra ốc siết định kỳ; thay pad chân khi mòn.
Bảo hành: 12 tháng cho khung & mối hàn (ngoại trừ hư hỏng do vận hành sai).
Tùy biến & dịch vụ OEM
Tăng số thanh giằng cho mặt >1800 mm; thay đổi chiều cao, thay đổi hoàn thiện inox (hairline/no.4/BA); ghi logo khách hàng trên yếm; đóng gói theo yêu cầu dự án.
