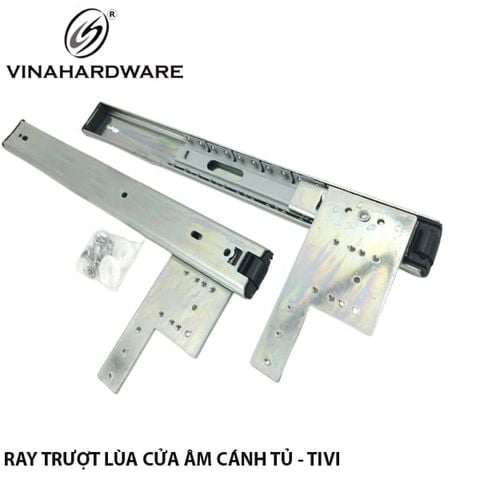

RAY GIẤU CÁNH CỬA TỦ - CỬA TIVI | MÃ 1180.2.10550
Lắp đặt bên hông tủ kết hợp với cơ cấu bản lề mở trượt

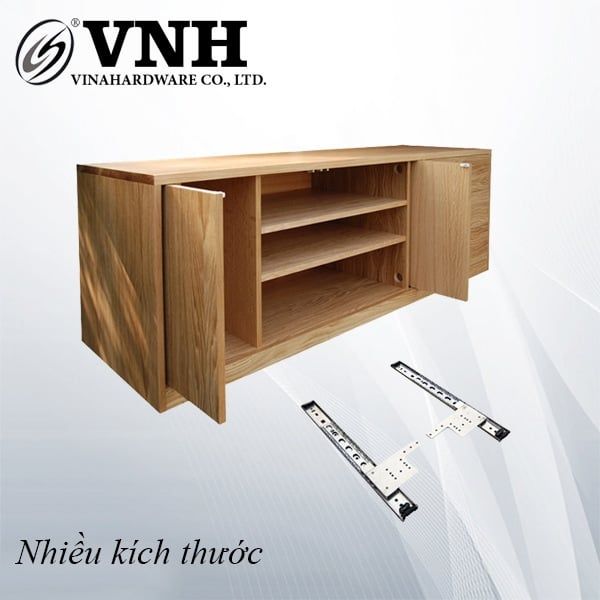

+ Dành cho hệ tủ tivi, thiết kế trượt gương đặt lòng trong tủ.
+ Sản phẩm dễ dàng lắp ráp và sử dụng.
- Chất liệu: thép cán nguội, bề mặt mạ kẽm
- Màu sắc: trắng kẽm
- Kích thước: bản rộng 35,2mm. Chiều dài: 400mm, 450mm, 500mm, 550mm.
- Tải trọng: 35kg và số lần đóng mở lên tới 50.000 lần
Sản phẩm sử dụng kèm bản lề hơi (thường là loại đường kính chén 40mm, loại C cong nhiều - giúp giảm chấn)
Thông tin sản phẩm
- Chất liệu: thép
- Màu sắc: kẽm
- Kích thước: 300 - 350 - 400 - 450 - 500 - 550 - 600mm

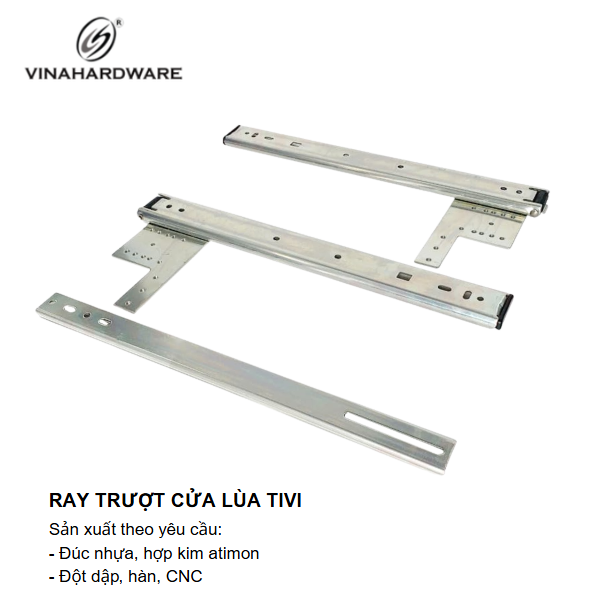

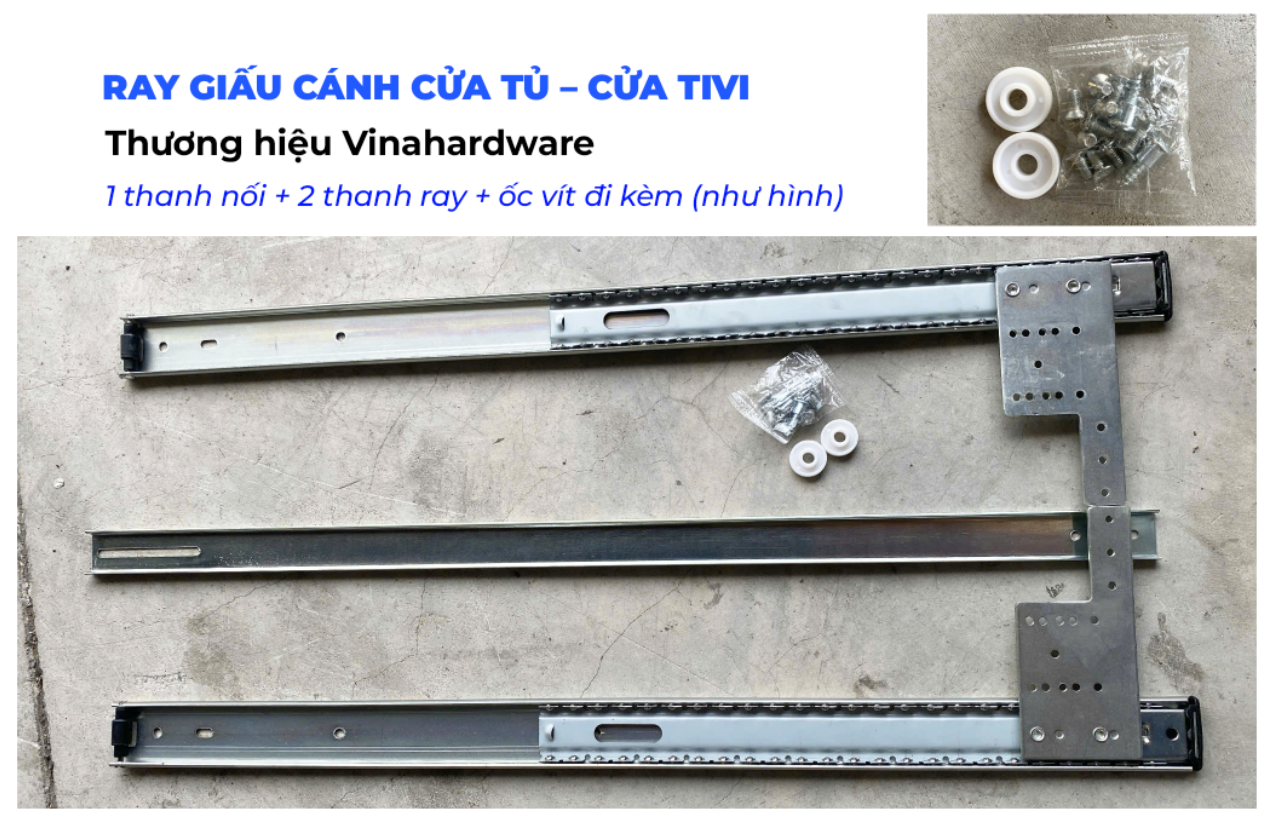

- Cấu tạo: 1 bộ = 1 thanh nối + 2 thanh ray + ốc vít đi kèm
(Bộ phụ kiện ốc vít đi kèm mỗi thương hiệu sẽ khác nhau)
Thương hiệu Vinahardware:
Thương hiệu Hammered:
♦ RAY TRƯỢT DÀI 400MM
Dùng cho tủ có chiều sâu từ 420mm.
Khe tủ lùa cánh vào từ 60mm.
Phù hợp cho cánh rộng từ 250-350mm, độ dày cánh từ 10-25mm.
Kích thước vị trí sử dụng bản lề: 12cm.
Độ sâu ẩn cánh tủ: 400mm - 120mm = 280mm
Lưu ý: cánh tủ dài 1 mét thì dùng 1 bộ ray trượt/cánh. Cánh lớn hơn 1 mét thì dùng từ 2-3 bộ ray/cánh tuỳ thuộc vào độ nặng cánh tủ.
♦ RAY TRƯỢT DÀI 450MM
Khoảng trống sử dụng bản lề: 10.5cm
Chiều dài ray: 450mm >>> chiều dài ẩn cánh 45cm – 10.5cm = 34.5cm
Sử dụng cho tủ sâu: 470mm – 600mm
Phù hợp với cánh rộng từ 350 – 600mm
Tải trọng cánh tối đa: 25kg
Lưu ý: cánh tủ dài 1 mét thì dùng 1 bộ ray trượt/cánh. Cánh lớn hơn 1 mét thì dùng từ 2-3 bộ ray/cánh tuỳ thuộc vào độ nặng cánh tủ.
♦ RAY TRƯỢT DÀI 550MM
Khoảng trống sử dụng bản lề: 10.5cm
Chiều dài ray: 550mm >>> chiều dài ẩn cánh 55cm – 10.5cm = 44.5cm
Sử dụng cho tủ sâu: 570mm – 600mm
Phù hợp với cánh rộng từ 300 – 500mm
Tải trọng cánh tối đa: 25kg
Lưu ý: cánh tủ dài 1 mét thì dùng 1 bộ ray trượt/cánh. Cánh lớn hơn 1 mét thì dùng từ 2-3 bộ ray/cánh tuỳ thuộc độ nặng cánh tủ.
